EIGRP - Pindah Jalur - Delay

Assalamulaikum..wr..wb .

   hallo.. Guys , Sekarang kita akan bahas Lab 10 yaitu EIGRP - Pindah Jalur - Delay.

Pada lab ini kita akan menjadikan router memilih jalur sesuai yang kita tentukan , dengan memanipulasi delay pada suatu jalur .

Oke , kita langsung saja konfigurasi .

Topology yang akan kita gunakan .

Pertama kita konfigurasi ip address dan loopback pada setiap router .

Saya akan langsung ke konfigurasi routing , karena konfigurasi ip address sudah di bahas pada lab sebelumnya .

Router 1

Router 2

Router 3

Oke jika sudah pastikan semua router eigrp terhubung .

Oke , semua sudah terhubung .

Sekarang kita coba lihat melalui jalur mana R1 , mengirim paket ke R3

Lihat tabel routing di atas R1 mengirim paket melaui R3 langsung yaitu melalui jalur GigabitEthernet0/0 .

Sekarang kita lihat juga di traceroute.

kita lihat show ip eigrp topology .

Oke , Guys lihat tabel di atas .

Kenapa R1 mengirim paket ke R3 melalui R3 langsung ?? Karena bandwidth nya lebih besar + delay nya pun kecil .

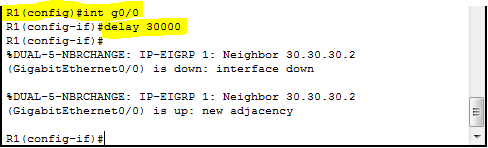

Oke , sekarang kita coba manipulasi jalur GigabitEthernet0/0 , kita buat delay nya menjadi besar . sehingga R1 mengirim paket melalui R2 terlebih dahulu .

Oke , Sekarang kita coba lihat melalui jalur mana R1 , mengirim paket ke R3 .

Oke , Guys sekarang sudah pindah jalurnya jadi menggunakan jalur serial0/0/0 .
Sekarang kita lihat juga di traceroute.

kita lihat show ip eigrp topology .

Oke , kita lihat tabel diatas .

Sekarang Delay jalur GigabitEthernet menjadi besar , maka R1 mengirim paket melaui R2 terlebih dahulu kemudian menuju R3 .

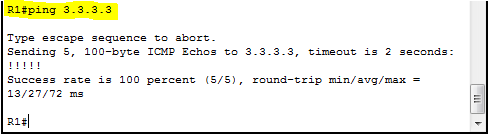

Sekarang kita coba ping dari R1 ke R3 .

Oke , hasilnya success berarti konfigurasi kita berhasil .

Sekian dari saya selamat mencoba semoga berhasil .

Waassalamualaikum..wr..wb .
