MPLS VPN

Assalamualaikum..wr..wb.
    Hallo guys , sekarang kita masuk ke lab kedua yaitu MPLS VPN.
Pada lab ini kita akan  Mempelajari konfigurasi membuat Jaringan MPLS VPN.

Oke guys langsung saja kita coba konfigurasi.
Topology yang akan kita gunakan.

Oke guys untuk konfigurasi MPLS Backbone , itu sama seperti lab pertama.
Pertama kita konfigurasi ip address dan loopback pada setiap router.

PE1

P

PE2

Kemudian kita advertise ke OSPF .

PE1

P

PE2

Kemudian kita coba ping dari R3 ke R1 , Pastikan terhubung ya guys.

Oke sudah terhubung.
Selanjutnya kita akfitkan Routing BGP.

PE1

PE2

Kemudian kita verifikasi BGP Peering nya.

Oke berhasil guys.

Selanjutnya kita aktifkan MPLS.
Konfigurasikan pada semua router.

PE1

P

PE2

Oke , kemudian kita cek apakah mpls sudah aktif dan berjalan dengan baik.

Oke , guys mpls sudah aktif dan berjalan dengan baik.

Oke guys sekarang kita konfigurasi vpn.
Adapun tahapan konfigurasi membuat MPLS VPN adalah sebagai berikut :

1. Membuat VRF
VRF (Virtual Router Forwarding)  diperlukan untuk setiap customer, misalnya terdapat 2 customer maka kita juga mengkonfigurasikan 2 VRF.

2. Virtual Router ini seolah-olah seperti masing-masing customer memiliki router sendiri yang mengatur trafik mereka melalui MPLS domain.

3. Masing-masing VRF memiliki identitas sendiri-sendiri untuk setiap customer.

4. Karena VRF inilah, dimungkinkan customer berbeda namun memiliki IP Address yang sama dapat diakomodir menggunakan MPLS network.


Berikut adalah langkah konfigurasinya.

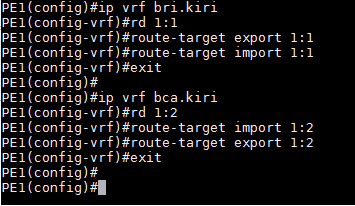

PE1 , Kita buat vrf untuk BRI dan BCA.

Pada PE1 terdapat 2 customer yakni BRI dan BCA, maka dibuat 2 VRF yang bernama vrf bri.kiri dan vrf bca.kiri. VRF memiliki 2 komponen utama yaitu :
1. RD (Route Distinguisher)
   - RD merupakan identitas dari sebuah VRF
   - Setiap customer memiliki VRF sendiri
   - Penulisan RD dapat dituliskan seperti format berikut :
     16-bit AS Number  : 32-bit number --> contoh : 65000 : 1

     32-bit IP Address : 15-bit number --> contoh : 192.168.0.1 : 1
2. RT (Route Target)
   - RT digunakan untuk menentukan route yang mana yang akan di import ke dalam VRF dan menentukan route yang mana yang akan di export
   - Sifatnya seperti routing policy
   - Format penulisannya seperti RD yakni seperti berikut :
     16-bit AS Number : 32-bit number   --> contoh : 65000 : 1

     32-bit IP Address  : 15-bit number --> contoh : 192.168.0.1 : 1

PE2 , Kita buat vrf untuk BRI dan BCA.

Oke guys , selanjutnya kita konfigurasi ip address & VRF PE1 dan PE2 yang menuju R1-BRI dan R2 BCA.

PE1

PE2

Kemudian konfigurasi ip address pada router CE-BRI dan BCA.

Kemudian kita lihat vpn nya apakah sudah UP protocolnya.

PE1

PE2

Kemudian kita aktifkan MP-BGP (Multi Protocol BGP) , digunakan untuk membawa informasi routing VPN Costumer menuju Router PE lainnyaa.

PE1

PE2

Kemudian kita routing pada Router PE dan CE , Ada beberapa pilihan :

1. Static

2. RIPv2

3. EIGRP

4. OSPF

5. BGP

Oke guys , untuk routing nya lanjut di lab selanjutnya yaa..

Pada lab ini kita aktifkan vpn nya saja.

sekian dari saya selamat mencoba semoga berhasil.

Wassalamualaikum..wr..wb.
