Remote Router Menggunakan Telnet dan SSH

Assalamualaikum..wr..wb.
       Hallo guys , sekarang saya akan membuat artikel tentang tutorial meremote router dengan menggunakan telnet dan SSH.

Selain menggunakan kabel console , untuk mengakses router bisa juga dengan menggunakan metode remote . Kita bisa meremote router kita dengan menggunkan Telnet / SSH . Metode ini membutuhkan ip address . Untuk mengkonfigurasi remote router yang akan kita konfig adalah line vty.

Oke guys langsung saja kita coba konfigurasi.

Ehh..Sebelumnya kita bahas dulu apa itu remote ??

     Layanan remote login adalah layanan yang mengacu pada program atau protokol yang menyediakan fungsi yang memungkinkan seorang pengguna internet untuk mengakses (login) ke sebuah terminal (remote host) dalam lingkungan jaringan internet.
     Dengan memanfaatkan remote login, seorang pengguna internet dapat mengoperasikan sebuah host dari jarak jauh tanpa harus secara fisik berhadapan dengan host bersangkutan.
     Dari sana ia dapat melakukan pemeliharaan (maintenance), menjalankan sebuah program atau malahan menginstall program baru.
     Protokol yang umum digunakan untuk keperluan remote login adalah Telnet. Namun , penggunaan remote login Telnet, sebenarnya mengandung resiko, terutama dari tangan-tangan jahil yang banyak berkeliaran di internet. Untuk memperkecil resiko ini, maka telah dikembangkan protocol SSH (secure shell) untuk menggantikan Telnet dalam melakukan remote login.

Oke guys paham ya , tentang remote ?

Selanjutnya apa itu telnet dan SSH ???

1 . Telnet
    Telnet (Telecommunication network) adalah sebuah protokol jaringan yang digunakan pada Internet atau Local Area Network untuk menyediakan fasilitas komunikasi berbasis teks interaksi dua arah  yang menggunakan koneksi virtual terminal.
    TELNET dikembangkan pada 1969 dan distandarisasi sebagai IETF STD 8, salah satu standar Internet pertama. TELNET memiliki beberapa keterbatasan yang dianggap sebagai risiko keamanan.
Port Telnet = 23

2 . SSH
    SSH (secure shell) sama halnya dengan telnet, digunakan untuk memasuki mesin jaringan, namun SSH mempunyai beberapa kelebihan, diantaranya adalah lebih aman dibanding dengan telnet dan dapat digunakan untuk mengkopi file secara terenkrip.
    Hal tersebut merupakan kelebihan dari ssh, sebelum paket ditransmisikan maka paket akan dienkrip terlebih dahulu. Proses itupun dilakukan oleh kedua pihak, klien dan server.
Port SSH = 22

Selanjutnya apa itu line vty ???
Line vty itu ialah virtual interface untuk meng-remote perangkat via network.
Contoh :
Line vty 0 4, artinya dalam satu waktu bersamaan, maksimal bisa ada 5 koneksi yg mengremote perangkat tersebut ( 0 - 4 ada 5 bilangan: 0 1 2 3 4).

Maksimal koneksi yang meremote ialah 16 koneksi pada saat bersamaan (line vty 0 15).

Oke guys , sudah paham yaa..
Langsung saja sekarang kita coba konfigurasi.

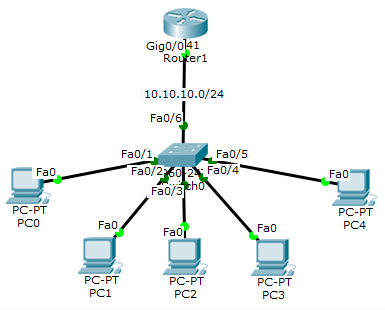

Topology yang akan kita gunakan.

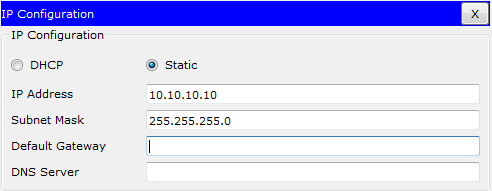

Pertama kita konfigurasi ip address pada router dan PC-Client.
Router

PC1

PC2

PC3

PC4

PC5

Kemudian kita setting vty pada router.

Keterangan :
1 . 0 4 artinya Router bisa di remote oleh 5 orang bersamaan.
2 . login local artinya ketika meremote user harus menggunakan username dan password yang telah di konfigurasi di router .
3 . Username cisco dan password cisco artinya username dan password untuk meremote router.
4 . enable secret cisco artinya password untuk masuk ke mode privilage.

Uji Coba !
PC1
Petama kita coba test koneksi terlebih dahulu ke router.

Oke sudah terhubung.

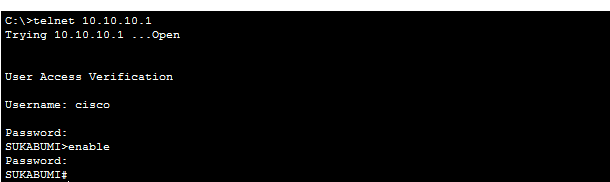

Sekarang kita coba remote melalui Telnet.

Oke guys berhasil.
Keterangan :
telnet (ip address router) adalah perintah untuk meremote menggunakan Telnet.

Kalau menggunakan SSH sbb :
ssh -l username ip address

Konfigurasi diatas hanya protocol telnet saja yang dapat meremote , agar bisa meremote melalui ssh , tambahakan command berikut :

Kemudian kita buat password untuk meremote melalui ssh .

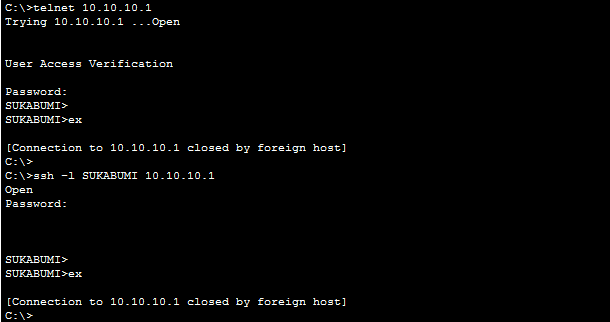

Kemudian kita uji coba.

Oke Guys berhasil.

Konfigurasi diatas semua user yang akan meremote router menggunakan username dan password yang sama.

Nah..bagaimana kalau ingin di setting setiap orang yang akan meremote authentication nya berbeda ?
Konfigurasinya sebagai berikut :

Keterangan :
1 . line vty 0 = Orang pertama yang melakukan remote , dia akan langsung masuk ke router tanpa login terlebih dahulu.
2 . line vty 1 = Orang kedua yang melakukan remote , dia menggunakan username dan password .
3 . line vty 2 = Orang ketiga yang melakukan remote , dia menggunakan password 12345.
4 . line vty 3 dan 4 = Orang keempat dan lima yang melakukan meremote  , dia menggunakan password 6789.

Uji Coba !
PC 1 = Orang yang melakukan remote pertama , dia langsung masuk.

PC 2 = Orang yang melakukan remote kedua , dia menggunakan username dan password.

PC 3 = Orang yang melakukan remote ke tiga , dia menggunakan password 12345.

PC 4 dan 5 = Orang yang melakukan remote ke 4 dan 5 , dia menggunakan password 6789.

Oke guys berhasil.

Selamat mencoba semoga berhasil...

Wassalamualaikum..wr..wb.
