Assalamualaikum..wr..wb.
Hallo guys ,
sekarang kita masuk ke materi Inter-Vlan Router on a Stick.
Oke guys
jadi pada lab ini kita akan menghubungkan antar vlan . Untuk menghubungkan VLAN
yang berbeda, dibutuhkan perangkat layer 3 baik itu router atau switch layer 3.
Cara pertama adalah dengan menggunakan satu router melalui satu interface.
Teknik ini disebut router on a stick. Kekurangan dari teknik ini adalah akan
terjadi collision domain karena hanya menggunakan satu interface.
Ada 2
trunking protocol yang biasa digunakan:
ISL = cisco
proprietary, bekerja pada ethernet, token ring dan FDDI, menambahi tag
sebesar 30byte pada frame dan semua traffic VLAN ditag.
IEEE 802.11Q
(dot1q) = open standard, hanya bekerja pada
ethernet,menambahi tag sebesar 4byte pada frame.
Oke guys
langsung saja kita coba konfigurasi.
Topology
yang akan kita gunakan:

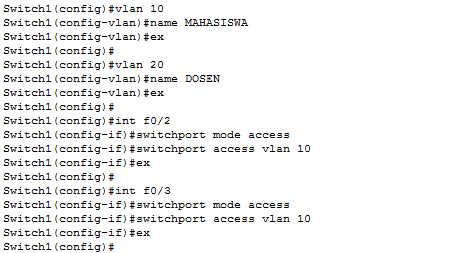

Pertama kita konfigurasi VLAN pada setiap switch.
Switch 1
Switch2
Kemudian kita TRUNK Switch1 ke Router dan Switch2.
Kemudian kita konfigurasi pada Router.
Selanjutnya kita konfigurasi ip address pada setiap PC.
PC1=VLAN 10
PC2=VLAN 20
PC3=VLAN 10
PC4=VLAN 20
Selanjutnya kita coba test koneksi , dari PC1=VLAN 10 ke PC2=VLAN 20.
Oke guys , Hasilnya Reply.
Sekarang kita coba juga ke PC4=VLAN 20.
Oke guys , Berhasil.
Oke sekian dari saya Selamat Mencoba
Semoga Berhasil.
Wasslamualaikum..wr..wb.
