Hallo guys , sekarang kita akan mempelajari bagaimana cara konfigurasi DHCP pada Multi Layer Switch.
Oke saya akan menjelaskan sedikit tentang dhcp.
DHCP (Dinamic Host Configuration Protocol).
DHCP berfungsi untuk memberikan ip address secara otomatis.
DHCP ada 2 macam :
1 . DHCP Server : Perangkat yang menyediakan dhcp.
2 . DHCP Client : Perangkat yang meminta dhcp.
Fungsi DHCP :
Ada beberapa jenis DHCP yang memiliki fungsi sendiri-sendiri seperti DHCP scope, DHCP lease, dan DHCP option. Untuk lebih jelasnya dibawah ini :
DHCP Scope
DHCP scope berfungsi sebagai kumpulan alamat IP address yang bisa diberikan (disewakan) kepada DHCP client. Biasanya dalam mensetting DHCP server, hal yang paling sering terjadi kesalahan terdapat pada cara mengkonfigurasu DHCP scope.
DHCP Lease
DHCP lease berfungsi sebagai periode waktu "penyewaan" alamat IP address oleh DHCP client kepada DHCP server. Biasanya konfigurasi DHCP lease menggunakan DHCP manager atau microsoft management console.
DHCP Options
DHCP options berfungsi sebagai menu tambahan untuk DHCP client dari DHCP server yang berisikan alamat IP address dan subnet jaringan. Biasanya tambahan yang dimaksud ini seperti router, DNS server, DNS domain name, TCP/IP name server, TCP/IP node type dan TCP/IP scope.

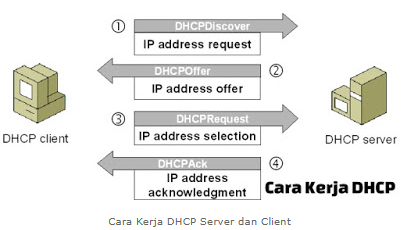

Cara Kerja DHCP Server dan Client.
Sistem kerja DHCP server dalam menyewakan alamat IP address kepada DHCP client ini memiliki beberapa tahap.
Berikut ulasan cara kerja DHCP yang ada pada umumnya :
IP least Offer : DHCP server menawarkan alamat IP address kepada komputer client.
IP lease Selection : Komputer client menerima alamat IP address yang ditawarkan DHCP server dan melakukan penyewaan kepada DHCP server selama batas waktu tertentu.
IP Lease Acknoledge : DHCP server menerima penyewaan DHCP client dan memberikan alamat IP address serta memberikan subnet jaringan lainnya sebagai fasilitas tambahan.
Oke guys , langsung saja kita coba konfigurasi.
Topology yang akan kita gunakan :
Kita melanjutkan lab sebelumnya , sebelumnya kita telah menghubungkan antar vlan dangan menggunakan Multi Layer Switch .
Sekarang kita akan buat dhcp server pada switch jadi nanti di clientnya setting ip address nya otomatis.

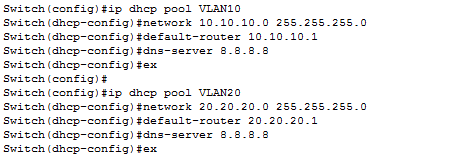

Konfigurasinya sebagai berikut :
Kemudian setting ip pada PC menjadi Dynamic.
Oke guys Berhasil.
Setting juga pada PC yang lain.
Selanjutnya kita ingin tidak mengalokasikan sebagian ip oleh DHCP Server.
Konfigurasinya sebagai berikut :
Oke sekarang kita coba request dhcp lagi pada PC Client.
Oke hasilnya client dapet ip 10.10.10.21.
Ip address 10.10.10.2-20 di blok.
Oke guys , sekian dari saya selamat mencoba semoga berhasil.
Wasslamulaikum..wr..wb.
