Hallo.. Guys , sekarang kita akan bahas Lab 16 yaitu BGP Multihoming - Single ISP.
Pada lab ini kita akan mempelajari BGP Load Balancing , jadi intinya pada lab ini kita akan setting R1 menuju R4 menggukan dua jalur bersamaan.
Oke guys , Lebih jelasnya kita lagsung saja konfigurasi.
Topology yang akan kita gunakan.
Pertama kita koneksikan R1 ke R4 .
Seperti biasa kita konfigurasi ip address dan loopback pada setiap router , saya akan langsung ke konfigurasi routing bgp , untuk konfigurasi ip address bisa di sesuaikan saja dengan ip address temen-temen .
Router 1

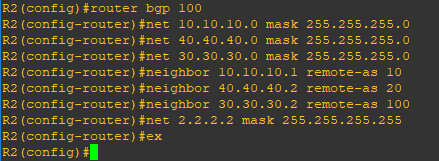

Router 2
Router 3
Router 4

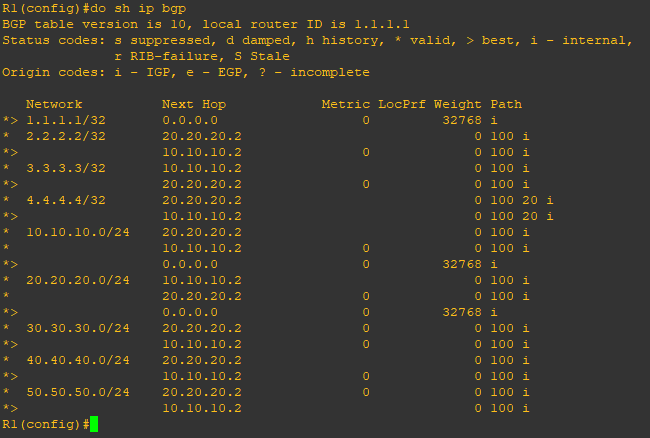

Selanjutnya kita lihat show ip bgp pada R1.
Oke guys , semua network sudah terdaftar.
Lihat tabel routing di atas bahwa secara default bgp walau sudah menggunakan 2 link , namun tetap saja bgp hanya menggunakan 1 link.
Oke , sekarang kita coba traceroute dari R1 ke R4 untuk mengecek melewati jalur mana R1 menuju R4.
Oke hasil nya R1 menuju Ke R4 , melewati R2 > R4 .
Secara default BGP hanya menggunakan satu jalur saja untuk menuju R4.
Sekarang kita konfigurasi agar R1 menggunakan dua jalur bersamaan untuk menuju R4 , dengan menggunakan maximum-paths pada R1.
Oke , sekarang kita coba traceroute lagi.
Oke guys , sekarang R1 menuju ke R4 menggunakan 2 jalur yaitu melewati R2 dan R3.
Oke guys , Sekian dari saya selamat mencoba semoga berhasil.
Wassalamualaikum..wr..wb.
